Грозозащита для систем видеонаблюдения

При оформлении заказа на монтаж комплекса видеонаблюдения, заказчик самостоятельно решает, нужно ли устраивать грозозащиту возле регистратора но в месте установки IP-камер обязательно применяется грозозащита для ip видеонаблюдения. Но в таких случаях часто заботятся лишь о защите сервера. На эти решения также может повлиять организация, которой предстоит проводить обслуживание. Но и они, как правило, устанавливают специальные устройства для обеспечения безопасности всегда с обеих сторон кабельной линии.

Грозозащита ip видеокамер – не то, на чем стоит экономить

Конечно, все это тоже очень важно, но даже в руководстве по эксплуатации некоторых видеокамер говорится, что изготовитель проводил тесты работоспособности камер с экранированным кабелем при подключении надлежащим образом смонтированного заземления, дабы удостовериться в их соответствии со стандартом технической защиты от перенапряжения. А если во время монтажа будут использованы другие методы установки, то это станет причиной аннуляции гарантии, а кроме того видеокамера может преждевременно потерять свою работоспособность. Заказчик, конечно же, хочет сэкономить на внедрении системы видеонаблюдения, но все же установить дополнительную грозозащиту для IP-видеокамер весьма желательно, хоть это и обойдется несколько дороже.


Как должно проводиться заземление экраннирующего слоя витой пары

При резких перепадах напряжения, которые могут возникать от ударов молнии, чаще всего оборудование выходит из строя по причине неправильного заземления экранирующей оплетки кабелей. Поэтому для организации адекватной защиты нужно чтобы точка заземления была симметрична витой паре. Но такую задачу непросто решить без использования дополнительных устройств. Для этого в линию подключения витой парой встраивают автотрансформатор.

Если система связи разрабатывается так, чтобы работать с экранированным кабелем, то в этом случае можно использовать разъемы RJ-45, так как в них экран припаивают к выходу из трансформатора. Во всех остальных случаях не рекомендуется инсталляция экранированного провода для коммутации устройств, ведь большинство из них не имеют симметричных входных схем с отводом.

Некоторые устройства могут не иметь экранированных разъемов и выводов для заземления. В таких случаях оплетку нужно защищать с помощью симметрирующего трансформатора. В этих целях нередко используют UTP-кабель.

Что нужно учесть при обустройстве грозозащиты?

1.Заземление может защитить лишь тот порт, возле которого оно установлено. Соответственно, грозозащиту нужно монтировать возле каждого из них ( в этом случае может использоваться грозозащита видеокамер 4 канала УЗВ 4М либо 8 каналов- УЗВ 8М) . Также возможна установка защиты на вход видеорегистратора, если кабель прокладывали снаружи здания. При этом нужно иметь ввиду обязательность заземлять все порты, к которым подходит этот провод, наапример с устройством УЗВ IP 8.

2.Работоспособность всех устройств напрямую зависит от качества выполнения работ по грозозащите. Потому шина заземления должна прокладываться по кратчайшему пути кабелем максимально большого сечения.

3.Наружные линии обязательно выполняются экранированным кабелем, который с одного конца заземляют жестко, а со второй – мягко (устанавливают и снимают джампер «Soft GND»).

4.Регистратор, который подключается к защищаемому порту, обязательно должен быть отдельно заземлен. Если этого не сделать, то связь может пропадать или вовсе отсутствовать. В случаях, когда видеорегистратор подключают экранированным кабелем, то его заземление проводится лишь со стороны грозозащиты. Так же поступают со свободными кабелями.

5.Корпус видеорегистратора нежелательно заземлять по неиспользуемым проводам и экранирующей оболочке кабеля, так как это небезопасно.

Грозозащита для камер видеонаблюдения

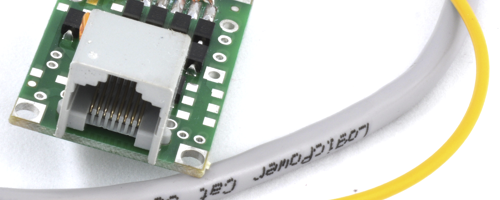

Для камер видеонаблюдения применяют одноканальные модульные устройства с разрядниками УЗВ 01 МР , Twist RS 485 , Twist LGC , например либо без таковых - УЗВ 01М . С помощью таких блоков осуществляется модульная грозозащита видеокамер от перепадов наведенного потенциала в атмосфере. Эти модули монтируют в специальные пластиковые коробки IP 66 класса защиты от погодных условий.

Комбинированная грозозащита для видеокамер

Данный вид грозозащиты предполагает наличие разрядника помимо линии передачи видеосигнала ( провод витой пары) также защиту от импульсных наводок по цепи питания 12 В, например в моделях производителя "Элси".

Грозозащита поворотных видеокамер бывает, как встроенная, так и внешняя, устанавливаемая в специальном монтажном боксе либо без него, для данного вида защиты применяют самое надежное оборудование, например Twist-PwA-Tx|IP ( в герметичном корпусе) либо TWIST-LGC+PWR , дающее защиту как по линии видеосигнала, так и по кабелю питания 12 вольт.
